Material: Alumínio anodizado
D1 = Diâmetro da coluna
D2 = Diâmetro interno da
bucha de aço
E = Diâmetro da esfera
L = Comprimento
D2 = D1 + E + E
Comprimentos especiais, somente sob consulta.
OPÇÕES DE PRODUTOS (ORÇAMENTO)
Detalhes do produto
Download CAD
Exemplo de funcionamento
Detalhes do produto
- Alto número de esferas.
- O fechamento das esferas são em formato de 360 graus, impedindo que se soltem conforme o tempo de trabalho.
- Gaiola com limitador de altura, não necessita de calço na hora de montar, podendo posicionar uma a uma na altura correta de montagem na coluna do estampo através do parafuso limitador. Facilitando muito a montagem e a desmontagem do estampo.

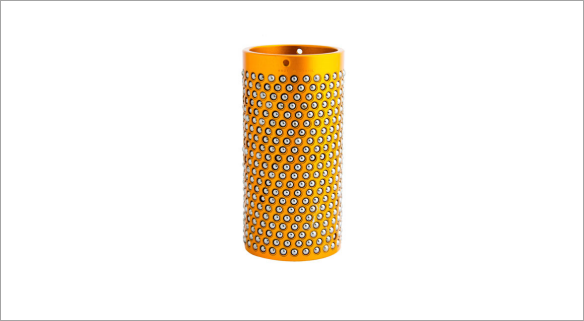

Gaiola com limitador de altura
Montado com:
Conjunto 1
Conjunto 2
Download CAD
Cadastre-se ou faça o login para acessar nossa biblioteca CAD.
Exemplo de funcionamento
Vídeos de cinemática demonstrando o funcionamento do produto.
VER VÍDEO
